Accessoires de vissage n-gineric, FIAM et ETH Messtechnik

DISA fournit des accessoires n-gineric, FIAM et ETH Messtechnik : bras de réaction et porte-outils, simulateurs de vissage, montages d’étalonnage, alimentations, câbles, adaptateurs, logiciel et accouplements.

Vos avantages en un coup d’œil

  • Bras de réaction linéaires n-gineric, avec ou sans surveillance de position
  • Porte-outils télescopiques et cartésiens FIAM
  • Simulateurs de vissage de M1 à M24
  • Montages d’étalonnage pour capteurs de couple rotatifs n-gineric
  • Logiciel n-quirer TD Advanced avec guidage de l’opérateur

Quels accessoires conviennent à votre système ?

Indiquez-nous votre système de vissage ou votre capteur, nous vous montrerons les accessoires adaptés. Notre service de vente vous conseille volontiers.

Quels accessoires DISA propose-t-elle ?

Chez n-gineric, des bras de réaction, des simulateurs de vissage, des montages d’étalonnage, des adaptateurs à vide, des alimentations, des câbles, un adaptateur de mandrin à changement rapide, un blocage d’arbre de capteur, le logiciel n-quirer TD Advanced et un étalonnage d’usine avec palier supplémentaire de 5 % pour le système de mesure. Chez FIAM, les porte-outils BT-TOP, BT-MG et cartésiens. Chez ETH Messtechnik, des accouplements à soufflet métallique et à disques ressorts.

Quels bras de réaction sont disponibles ?

Les bras linéaires ng-LA de n-gineric existent sans surveillance de position, les ng-LAP avec surveillance de position. La hauteur est de 640 mm ou 900 mm, la zone de travail horizontale de 400 à 500 mm radiale et la course verticale de 300 mm ou 560 mm. Les ng-LAP nécessitent n-quirer TD Advanced et ng-BPC.

Qu’offre le logiciel n-quirer TD Advanced ?

Le logiciel sert à programmer les paramètres de vissage, comprend un guidage de l’opérateur jusqu’à 200 étapes de travail et documente l’ensemble du processus. Il est conçu pour une utilisation avec ng-BPC et ng-LAP400. La livraison comprend 1 licence et 3 enregistrements.

À quoi servent les simulateurs de vissage ?

Les ng-SJSP sont des simulateurs de vissage pour la mesure du couple des visseuses à impulsions avec unité d’impulsion hydraulique ou électrique, de M8 à M24. Les simulateurs de vissage ng-STJ existent en sets de M1 à M24 avec hexagone ou carré de 3/8″ à 1″.

À quoi servent les montages d’étalonnage ?

Pour les capteurs de couple rotatifs n-gineric : ng-TACR2000 pour la série ng-TTR50-x à ng-TTR2000-x, ng-eTACR2000 pour ng-eTTR200-x à ng-eTTR2000-x, avec filetages de M3 à M6. Livraison : bloc de montage en aluminium anodisé, ensemble simulateur avec 4 rondelles ressorts chacun et adaptateur à filetage extérieur avec entraîneur à six pans extérieur ¼ ».

Quels porte-outils propose FIAM ?

BT-TOP : bras télescopiques pour montage sur l’établi monté en hauteur, pour des outils le long de l’axe vertical du bras. BT-MG : porte-outils télescopiques en magnésium pour visseuses, perceuses et taraudeuses, avec des longueurs de 45,5 cm à plus de 2 m, montables au plafond ou au mur. Porte-outils cartésiens : pour outils jusqu’à 50 mm de diamètre et 11 kg, tous les modèles aussi disponibles avec un dispositif de détection de position.

Pour quels couples les porte-outils FIAM sont-ils conçus ?

Selon les données produit : BT-TOP 12 à 40 Nm, BT-MG 10 à 70 Nm, porte-outils cartésiens 5 à 40 Nm.

Quels adaptateurs, câbles et accouplements sont disponibles ?

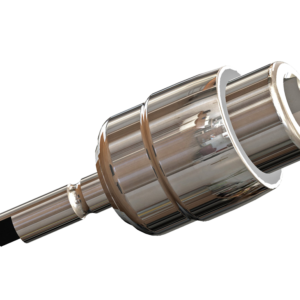

Chez n-gineric, les adaptateurs à vide ng-TD (sans manchon d’aspiration), l’adaptateur de mandrin à changement rapide HM4-HEX6.35 pour broches de vissage avec logement de lame en demi-lune et lames de vissage à six pans ¼ », le câble ng-Link (5 m) pour le couplage de deux capteurs et le câble ng-BPC Program Select. Chez ETH Messtechnik, les accouplements miniatures à soufflet métallique KB 1P et KB 2P, les accouplements à soufflet métallique KB4K et KB4P et l’accouplement à disques ressorts FSXK.

Comment obtenir un conseil ou une offre ?

Contactez notre service de vente à verkauf@disa.ch ou au +41 41 666 70 50. Indiquez-nous votre système de vissage ou votre capteur et l’application.
