Ein Akkuschrauber in der Montage muss das gewünschte Drehmoment zuverlässig erreichen. Je nach Schraubfall soll er zudem jede Verschraubung bewerten und die Ergebnisse speichern. Die TorqBee Serien von HS-Technik reichen dafür vom Abschaltschrauber mit Kupplung bis zum EC-Schrauber mit Sensor, von 0,8 bis 1250 Nm.
DISA AG Sarnen liefert acht TorqBee Serien und den kurzen Winkelschrauber TBASL-x von HS-Technik. Dieser Ratgeber zeigt, nach welchen Kriterien Sie wählen. Alle Geräte finden Sie in der Kategorie Akkuschraubtechnik.
Die Serien im Überblick
TorqBee Light
Programmierbarer Abschaltschrauber, Ergebnis per Status-LED.
Kupplung · 1 bis 100 Nm · Pistole, Winkel, Stab

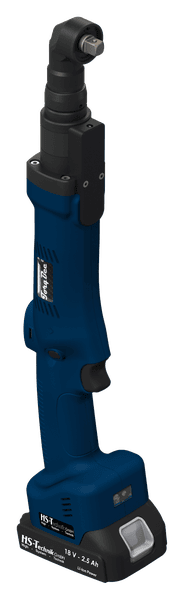

TorqBee SO
Abschaltschrauber mit OLED-Display und Ergebnisspeicher.
Kupplung · 1 bis 100 Nm · Pistole, Winkel, Stab

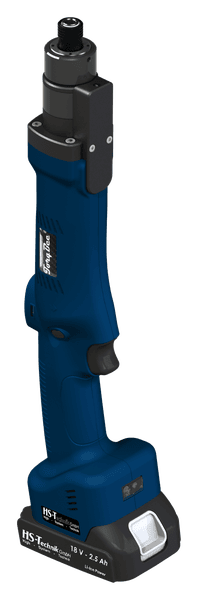

TorqBee SOP
Abschaltschrauber mit Drehmoment-Reaktionssensor und IO/NIO-Bewertung.
Kupplung und Sensor · 1 bis 100 Nm · Pistole, Winkel, Stab

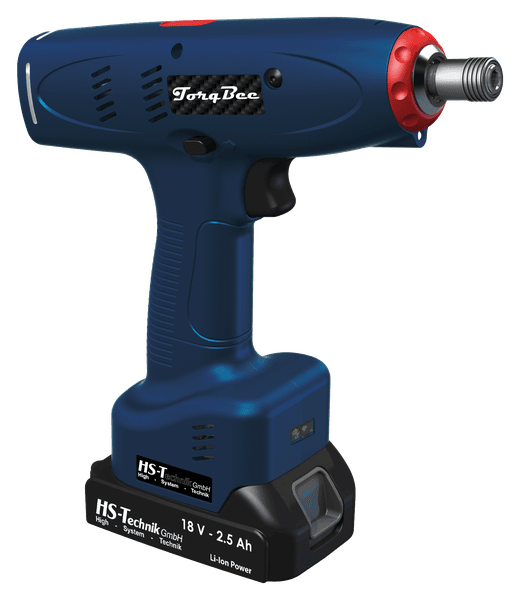

TorqBee ECO
EC-Schrauber mit Drehmoment-Reaktionssensor.
Reaktionssensor · 2 bis 120 Nm · Pistole, Winkel, Stab
TorqBee EC
EC-Schrauber mit rotierendem Drehmoment- und Drehwinkelsensor.
Rotierender Sensor · 0,8 bis 120 Nm · Pistole, Winkel, Stab
TorqBee EC²
EC-Schrauber mit rotierendem Sensor und redundantem Reaktionssensor.
Zwei Sensoren · 0,8 bis 120 Nm · Pistole, Winkel, Stab

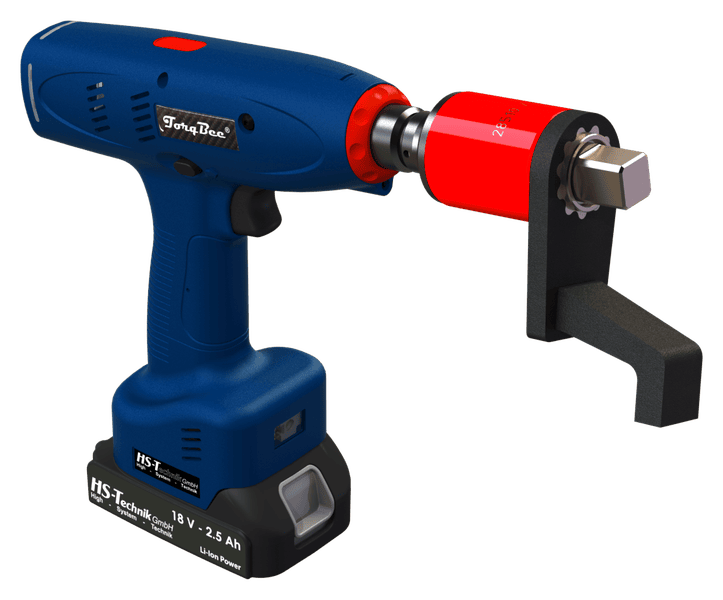

TorqBee HT ECO
EC-Schrauber für hohe Drehmomente, mit Reaktionssensor.
Reaktionssensor · 50 bis 1250 Nm · Pistole, Winkel

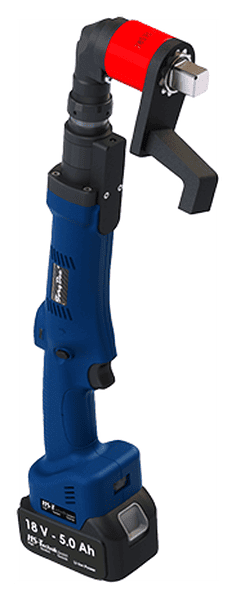

TorqBee HT EC
EC-Schrauber für hohe Drehmomente, mit rotierendem Sensor.
Rotierender Sensor · 50 bis 1250 Nm · Pistole, Winkel
TBASL-x
Extrem kurzer Winkelschrauber für enge Einbauräume.
Kupplung · 1 bis 20 Nm · Winkel
Alle Serien im Vergleich
| Serie | Abschaltung und Sensorik | Drehmoment | Bauformen | Maschinenfähigkeit | Ergebnisspeicher | WLAN und Barcodescanner |
|---|---|---|---|---|---|---|
| TorqBee Light | Präzisionsabschaltkupplung | 1 bis 100 Nm | Pistole, Winkel, Stab | ±10 % | – (Anzeige per Status-LED) | – |
| TorqBee SO | Präzisionsabschaltkupplung | 1 bis 100 Nm | Pistole, Winkel, Stab | ±10 % | min. 150 000, mit Strom- und Drehwinkelkurve | optional |
| TorqBee SOP | Präzisionsabschaltkupplung und Drehmoment-Reaktionssensor | 1 bis 100 Nm | Pistole, Winkel, Stab | ±10 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TorqBee ECO | Drehmoment-Reaktionssensor | 2 bis 120 Nm | Pistole, Winkel, Stab | ±7 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TorqBee EC | Rotierender Drehmoment- und Drehwinkelsensor | 0,8 bis 120 Nm | Pistole, Winkel, Stab | ±7 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TorqBee EC² | Rotierender Drehmoment- und Drehwinkelsensor und redundanter Reaktionssensor | 0,8 bis 120 Nm | Pistole, Winkel, Stab | ±7 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TorqBee HT ECO | Drehmoment-Reaktionssensor | 50 bis 1250 Nm | Pistole, Winkel | ±7 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TorqBee HT EC | Rotierender Drehmoment- und Drehwinkelsensor | 50 bis 1250 Nm | Pistole, Winkel | ±7 % | min. 150 000, mit Drehmoment- und Drehwinkelkurve | optional |
| TBASL-x | Präzisionsabschaltkupplung | 1 bis 20 Nm | Winkel (extrem kurz) | – | – (IO/NIO-Anzeige per LED) | – |
Alle Werte stammen aus den Datenblättern und Produktseiten von HS-Technik. Maschinenfähigkeit für das Drehmoment nach VDI/VDE 2645 Blatt 2, jeweils mit Cm > 2,00 und Cmk > 1,67. Das Drehmoment gilt für die ganze Serie, die einzelnen Modelle decken Teilbereiche ab. – bedeutet: im Datenblatt nicht angegeben.
Vier Kriterien für die Auswahl
1. Abschaltung und Sensorik
- Mechanische Präzisionsabschaltkupplung: Light, SO und TBASL-x
- Kupplung mit zusätzlichem Drehmoment-Reaktionssensor, Kupplung wird direkt überprüft: SOP
- EC-Schrauber mit Drehmoment-Reaktionssensor: ECO und HT ECO
- Rotierender Drehmoment- und Drehwinkelsensor: EC und HT EC, bei EC² zusätzlich ein redundanter Reaktionssensor
2. Drehmoment und Bauform
- 1 bis 20 Nm als extrem kurzer Winkelschrauber: TBASL-x
- Bis 100 Nm, als Pistole und Stab bis 13 Nm: Light, SO und SOP
- Bis 120 Nm, als Pistole und Stab bis 14 Nm: ECO, EC und EC²
- 50 bis 1250 Nm als Pistole oder Winkel, immer mit Reaktionsarm: HT ECO und HT EC
- Winkelschrauber ab 60 Nm brauchen eine geeignete Drehmomentabstützung
3. Maschinenfähigkeit
- ±10 % nach VDI/VDE 2645 Blatt 2: Light, SO und SOP
- ±7 % nach VDI/VDE 2645 Blatt 2: ECO, EC, EC², HT ECO und HT EC
- HT EC zusätzlich: Drehmomentsensor < 1 % vom Endwert, Drehwinkelauflösung 0,1 Grad
- TBASL-x: im Datenblatt keine Angabe
4. Dokumentation und Optionen
- Ergebnisanzeige per LED: Light und TBASL-x
- OLED-Display, 100 Programme und mindestens 150 000 Ergebnisse mit Kurven im Werkzeug: SO, SOP, ECO, EC, EC² und HT
- IO/NIO-Bewertung des Abschaltergebnisses: SOP, ECO, EC, EC² und HT
- Optional WLAN und Barcodescanner: alle Serien ausser Light und TBASL-x
Optionen und Zubehör
Pistolenschrauber der Serien Light, SO, SOP, ECO, EC und EC² gibt es auf Anfrage mit Lübbering-Schnittstelle LSP3 oder mit Aufnahme für einen Drehmoment-Entlastungsarm. Bei diesen Serien ist für Winkelschrauber ab dem Modell TBAx-30 ein zweiter Starttaster als Sicherheitsoption erhältlich. Die HT-Serien arbeiten mit einem Multiplier von RAD oder Norbar; beim Norbar Multiplier ist der Reaktionsarm im Lieferumfang, beim RAD Multiplier separat erhältlich.
Prüfen und Kalibrieren in Sarnen
Unser Kalibrierlabor in Sarnen ist für Kraft und Drehmoment nach ISO/IEC 17025 akkreditiert (SCS 0083). Für die Kontrolle Ihrer Schrauber im Betrieb finden Sie passende Messtechnik im Ratgeber Drehmomentsensor.
Häufige Fragen
Abschaltschrauber oder EC-Schrauber: was ist der Unterschied?
Bei den Serien Light, SO und TBASL-x schaltet eine mechanische Präzisionskupplung ab, sobald das eingestellte Drehmoment erreicht ist. Die EC-Schrauber ECO, EC, EC² und HT erfassen das Drehmoment mit einem Sensor, arbeiten mit programmierbaren Stufen für Drehmoment, Strom, Drehwinkel, Drehzahl und Zeit und bewerten jede Verschraubung mit IO oder NIO. Die SOP-Serie verbindet beides: Sie schaltet über die Kupplung ab, prüft das Ergebnis mit einem Reaktionssensor und lässt sich auch als EC-Schrauber einsetzen.
Wofür hat die EC²-Serie zwei Sensoren?
Zusätzlich zum rotierenden Drehmoment- und Drehwinkelsensor hat die EC²-Serie einen redundanten Drehmoment-Reaktionssensor nach VDI/VDE 2862. Laut Datenblatt eignet sie sich damit für Schraubfälle der Klassen A, B und C, auch bei handgeführten Systemen.
Welche Serie für Drehmomente über 120 Nm?
Die Serien HT ECO und HT EC decken 50 bis 1250 Nm ab, als Pistolen- oder Winkelschrauber mit Multiplier. Sie werden immer mit einem geeigneten Reaktionsarm betrieben. HT EC hat einen rotierenden Drehmoment- und Drehwinkelsensor mit einer Drehwinkelauflösung von 0,1 Grad, HT ECO einen Drehmoment-Reaktionssensor.
Beratung und Angebot
Nennen Sie uns Drehmoment, Schraubfall, gewünschte Bauform und ob Sie die Ergebnisse dokumentieren müssen. Unser Verkauf berät Sie gerne: verkauf@disa.ch oder +41 41 666 70 50.
