Drehmomentsensoren: Mark-10, n-gineric, ETH, NCTE

Drehmomentsensoren von Mark-10, n-gineric, ETH Messtechnik und NCTE

DISA AG Sarnen liefert Drehmomentsensoren für Werkzeugkalibrierung, Prüfstände, Labor und Produktion. Im Sortiment sind stationäre Sensoren, Handsensoren und rotierende Sensoren, teilweise mit Drehwinkelmessung.

Ihre Vorteile auf einen Blick

Sensoren von Mark-10, n-gineric, ETH Messtechnik und NCTE
Messbereiche vom Ncm-Bereich bis 20 000 Nm
Rotierende Sensoren für Drehzahlen bis 37 000 min⁻¹, je nach Serie und Baugrösse
Ausgänge von ±10 V und 4–20 mA bis USB, CAN und Ethernet, je nach Serie
Kalibrierung im eigenen akkreditierten Labor (SCS 0083)

Ratgeber: Drehmomentsensor wählen →

Welcher Drehmomentsensor passt zu Ihrer Anwendung?

Wählen Sie den Sensor nach Messbereich, rotierender oder stehender Welle, Genauigkeit und Schnittstelle. Unser Verkauf berät Sie gerne.

Was ist ein Drehmomentsensor?

Ein Drehmomentsensor (auch Drehmomentaufnehmer) misst das Drehmoment an einer Welle, einem Werkzeug oder einem Bauteil und gibt es als elektrisches Signal aus. Die Einheit ist Newtonmeter (Nm) bzw. bei kleinen Werten Newtonzentimeter (Ncm).

Welche Arten von Drehmomentsensoren bietet DISA an?

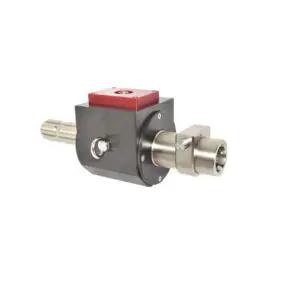

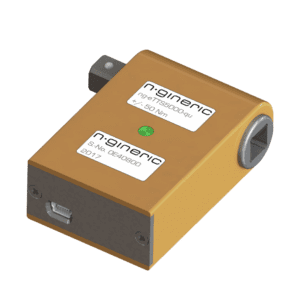

Von Mark-10 die universellen Sensoren R50 und R51, den Vierkant-Sensor R55 und den R52 für die Werkzeugkalibrierung. Von n-gineric den stationären Sensor ng-TTS, den Handsensor ng-TTH und die rotierenden Drehmoment-/Drehwinkelsensoren ng-TTR, ng-e TTR und ng-vTTR. Dazu rotierende Sensoren von ETH Messtechnik und NCTE. Die meisten rotierenden Sensoren übertragen das Signal berührungslos. Mehr dazu im Ratgeber Drehmomentsensor wählen.

Welche Messbereiche sind möglich?

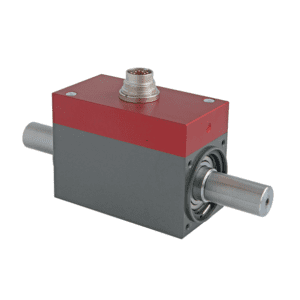

Das Sortiment reicht vom Ncm-Bereich bei den Mark-10 Sensoren bis 20 000 Nm beim ETH Messtechnik DRVL. Die NCTE Serie 5000 ist für hohe Drehmomente bis 10 000 Nm ausgelegt. Rotierende Sensoren wie der ETH DRBL sind für Drehzahlen bis 22 000 min⁻¹ erhältlich.

Wie genau messen die Sensoren?

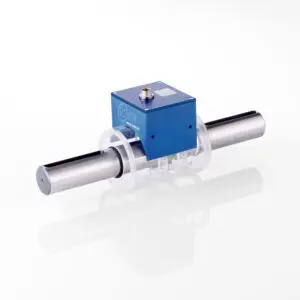

Das hängt von der Serie ab. Beispiele: NCTE Serie 3000 ±0,2 %, ETH Messtechnik DRBL ≤0,25 %, DRBK ≤0,5 % und NCTE Serie 2000 ±1 %. Die genauen Werte finden Sie im Datenblatt der jeweiligen Serie.

Welche Ausgänge und Schnittstellen gibt es?

ETH Messtechnik Sensoren liefern ein Spannungssignal von ±5 V bzw. ±10 V. NCTE Sensoren bieten je nach Serie Spannungsausgänge, 4–20 mA, CAN oder USB. Die n-gineric Sensoren kommunizieren über USB, Ethernet oder ng-Link.

Welcher Sensor eignet sich zur Kalibrierung von Drehmomentwerkzeugen?

Die Mark-10 Serie R52 ist speziell für die Kalibrierung von Drehmomentwerkzeugen ausgelegt. Für Vierkantantriebe gibt es die robuste Serie R55.

Wo werden Drehmomentsensoren eingesetzt?

Zum Beispiel bei der Prüfung von Drehmomentwerkzeugen, auf Prüfständen und in Prüffeldern, in der Schraubtechnik und an Getrieben. Für die Anbindung an Maxon Getriebe gibt es die ETH Serien DRDML, DRDMN und DRDMS, für nasse Umgebungen den wasserdichten DRWPL.

Kann DISA die Sensoren kalibrieren?

Ja. Unser Kalibrierlabor in Sarnen ist nach ISO/IEC 17025 akkreditiert (SCS 0083) und kalibriert Drehmomentsensoren bis 1000 Nm, wahlweise mit SCS-Zertifikat oder Werksprotokoll. Mehr dazu auf der Seite Kalibrieren.

Wie erhalte ich Beratung oder ein Angebot?

Kontaktieren Sie unseren Verkauf unter verkauf@disa.ch oder +41 41 666 70 50. Nennen Sie uns Messbereich, Drehzahl, gewünschte Genauigkeit und Schnittstelle, dann schlagen wir Ihnen den passenden Sensor vor.
