Sensor-Schraubsysteme n-gineric bis 20 Nm

Sensor-Schraubsysteme von n-gineric

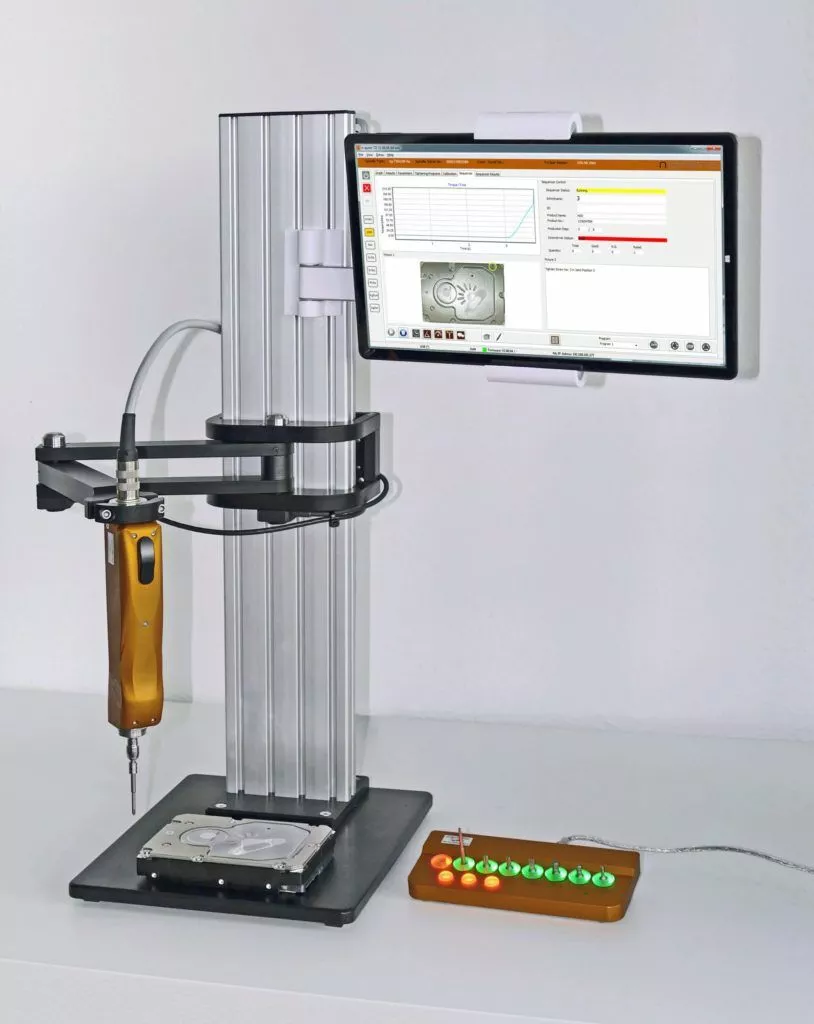

Die Sensor-Schraubsysteme von n-gineric haben eine integrierte Drehmoment- und Drehwinkelsensorik. DISA liefert stationäre und handgeführte Systeme mit Drehmomentbereichen von 5 mNm bis 20 Nm.

Ihre Vorteile auf einen Blick

Drehmomentbereiche von 5 mNm bis 20 Nm
Drehmomentmessgenauigkeit 1 %, 2 % oder 3 % vom Gesamtbereich, je nach System
Drehwinkelauflösung 0,1 Grad
Adaptive Schraubstrategien
Schnittstellen USB, Ethernet, Modbus/TCP, RS-232 und Digital I/O, je nach Ausführung

Ratgeber: Sensor-Schraubsystem wählen →

Welches Sensor-Schraubsystem passt zu Ihrer Montage?

Die Systeme unterscheiden sich in Bauform, Drehmomentbereich, Drehzahl, Abtrieb und Schnittstelle. Unser Verkauf berät Sie gerne.

Was ist ein Sensor-Schraubsystem?

Ein Schraubsystem mit integrierter Drehmoment- und Drehwinkelsensorik. Beim handgeführten ng-eTDH ermöglicht diese Sensorik eine präzise Überwachung jedes Schraubvorgangs.

Welche Sensor-Schraubsysteme bietet DISA an?

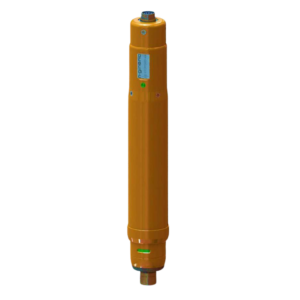

Von n-gineric die stationären Sensor-Schraubsysteme ng-eTDS, die handgeführten Sensor-Schrauber ng-eTDH, die handgeführten Sensor-Schraubsysteme ng-TDH und die handgeführten Sensor-Mess-Schraubsysteme ng-TDHQ. Dazu kommen die Ausführungen ng-TDS und ng-TDSQ sowie das handgeführte Mikro-EC-Schraubsystem ng-μTDH05. Mehr dazu im Ratgeber Sensor-Schraubsystem wählen.

Welche Drehmomentbereiche gibt es?

ng-μTDH05: 5 bis 50 mNm. ng-TDSQ: Ausführungen mit Endwerten von 10 bis 500 cNm. ng-TDS: Ausführungen mit Endwerten von 50, 100 und 200 cNm. ng-eTDS: 0,1 bis 5,0 Nm. ng-eTDH: 0,1 bis 1,0 Nm, 0,2 bis 2,0 Nm sowie 2,0 bis 20 Nm.

Wie genau messen die Systeme?

Die Drehmomentmessgenauigkeit beträgt bei ng-TDS und ng-TDSQ 1 %, bei ng-eTDS und ng-eTDH 2 % und beim ng-μTDH05 3 %, jeweils vom Gesamtbereich. Die Drehwinkelauflösung beträgt bei allen Ausführungen 0,1 Grad.

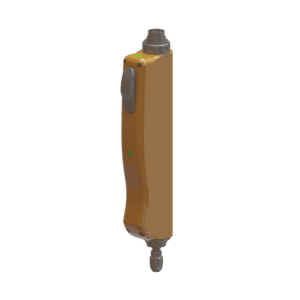

Wie wird bei ng-TDH und ng-TDHQ gemessen?

Ein DMS-basierter rotativer Drehmomentsensor ist direkt am Bit-Futter integriert. Das Drehmomentmesssignal wird auf dem Sensor-Rotor mit 24 bit digitalisiert und berührungslos digital vom Sensor-Rotor zum Gehäuse übertragen. Die Winkelauflösung von 0,1° wird am Bit-Futter gemessen. Die Steuerung ist integriert, der Motor bürstenlos.

Was leisten die adaptiven Schraubstrategien?

Sie dienen zur Kompensation von Schwankungen des Kopfauflage-Drehmoments beim Einschrauben von gewindefurchenden Schrauben. Ziel ist eine möglichst konstante Klemmkraft, auch bei kritischen Schraubverbindungen. Beim ng-eTDH erkennen mehrstufige, adaptive Schraubstrategien mit überlagerten Parameterfenstern Abweichungen und verhindern das Einschleusen von NIO-Teilen.

Wofür eignen sich die Systeme?

ng-eTDS: Serienmontage und Produktionsarbeitsplätze, Qualitätssicherung und Prüfplätze. ng-eTDH: Schraubprozesse in der industriellen Serienfertigung sowie Schraubfallanalyse und Prozessvalidierung vor Serienstart. ng-TDHQ: Mess- und Abgleichvorgänge, da diese Systeme für präzises Erfassen von Drehmoment und Drehwinkel bei kleiner Drehzahl ausgelegt sind.

Welche Schnittstellen haben die Systeme?

Die meisten Ausführungen mit der Endung „i“ bieten USB, Ethernet, Modbus/TCP, RS-232 und Digital I/O, die Ausführungen mit der Endung „u“ USB. Das ng-TDS200-xi hat eine digitale Schnittstelle zur ng-TDC. Beim ng-eTDH ist durch die Anbindung an ein Prozessdaten-Managementsystem eine lückenlose Dokumentation und Rückverfolgbarkeit aller Verschraubungen gewährleistet.

Wie erhalte ich Beratung oder ein Angebot?

Kontaktieren Sie unseren Verkauf unter verkauf@disa.ch oder +41 41 666 70 50. Nennen Sie uns Drehmomentbereich, Drehzahl, Abtrieb und ob Sie ein stationäres oder handgeführtes System benötigen.
