Ein Anzeigegerät macht aus dem Signal eines Kraft- oder Drehmomentsensors einen lesbaren Messwert und gibt ihn an PC, Steuerung oder Drucker weiter. Je nach Aufgabe ist ein mobiles Gerät für das Prüflabor oder ein fest eingebautes Terminal für die Anlage die bessere Wahl.
DISA AG Sarnen liefert die Anzeigegeräte M3I, M5I und M7I von Mark-10 sowie die Wiegeterminals und den Messumformer TX20 von Baykon. Dieser Ratgeber zeigt, nach welchen Kriterien Sie wählen. Alle Geräte finden Sie in der Kategorie Anzeigegeräte.
Die Geräte im Überblick
Mark-10 M3I
Basisgerät für Kraft- und Drehmomentsensoren.
2000 Hz · Mobil und stationär
Mark-10 M5I
Mit Datenspeicher und mehr Schnittstellen.
7000 Hz · Mobil und stationär
Mark-10 M7I
Für schnelle Abläufe, Bruch- und Peak-Erkennung.
14 000 Hz · Mobil und stationär
Baykon Schalttafel
BX10, BX11, BX30 und BX30 Plus für den Einbau in Anlagen.
bis 1600/s · Schalttafel
Baykon IP67
BX23 und BX25 im Edelstahlgehäuse für Tisch und Wand.
bis 800/s · Edelstahl IP67
Baykon TX20
Messumformer für die Anbindung an Steuerungen.
bis 1600/s · Hutschiene
Alle Geräte im Vergleich
| Gerät | Messrate | Genauigkeit | Schnittstellen | Bauform |
|---|---|---|---|---|
| Mark-10 M3I | 2000 Hz | ±0,2 % vom Endwert zzgl. Sensor | USB | Mobil und stationär, Akku |
| Mark-10 M5I | 7000 Hz | ±0,1 % vom Endwert zzgl. Sensor | USB, RS-232, Mitutoyo, Analog; Speicher für 1000 Werte | Mobil und stationär, Akku |
| Mark-10 M7I | 14 000 Hz | ±0,1 % vom Endwert zzgl. Sensor | USB, RS-232, Mitutoyo, Analog; kontinuierliche Aufzeichnung bis 5000 Werte | Mobil und stationär, Akku |
| Baykon BX10 | bis 1600/s | OIML Klasse III | RS-232, RS-485 (Modbus RTU), Analog | Schalttafel, Aluminium |
| Baykon BX11 | bis 1600/s | OIML Klasse III | RS-232, RS-485, Ethernet; optional Analog und Feldbusse | Schalttafel, Aluminium |

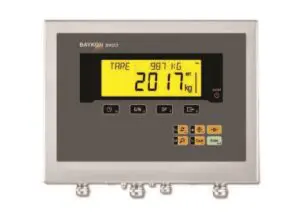

| Baykon BX23 / BX23D | bis 800/s | OIML Klasse III | RS-232, RS-485, Ethernet, USB; optional Analog und Feldbusse | Edelstahl IP67, Tisch und Wand |
| Baykon BX25 / BX25D | bis 800/s | OIML Klasse III | RS-232, RS-485, je nach Ausführung Ethernet und Feldbusse; 2 Wiegeplattformen | Edelstahl IP67, Tisch und Wand |
| Baykon BX30 / BX30D | bis 1600/s | OIML Klasse III | RS-232, RS-485, RS-422, USB, Ethernet; optional Analog und Feldbusse | Schalttafel, Edelstahlfront IP67 |
| Baykon BX30 Plus / BX30D Plus | bis 1600/s | OIML Klasse III | RS-232, RS-485, RS-422, USB, Ethernet; optional Feldbusse | Schalttafel, IP67 |
| Baykon TX20 | bis 1600/s | – | RS-485, je nach Ausführung Analog, Profinet, EtherNet/IP, EtherCAT, Ethernet TCP/IP, Powerlink | Hutschiene, IP20 |
Bei Mark-10 ist die Abtastrate angegeben, bei Baykon die Umwandlungsrate des Messsignals. Die Genauigkeit der Mark-10 Geräte gilt zuzüglich der Genauigkeit des Sensors. Ein Strich bedeutet, dass der Wert auf der Produktseite und im Datenblatt nicht eindeutig angegeben ist. Gerne nennen wir ihn Ihnen auf Anfrage.
Vier Kriterien für die Auswahl
1. Sensor und Anwendung
- Mark-10 Kraft- und Drehmomentsensoren: M3I, M5I oder M7I
- Wägezellen in Anlagen und Waagen: Baykon Wiegeterminals
- Anbindung direkt an eine Steuerung: Baykon TX20
2. Messrate
- M3I 2000 Hz, M5I 7000 Hz, M7I 14 000 Hz
- Baykon bis 1600/s, BX23 und BX25 bis 800/s
3. Genauigkeit
- M3I ±0,2 % vom Endwert, M5I und M7I ±0,1 %, jeweils zuzüglich Sensor
- Baykon Wiegeterminals OIML Klasse III
4. Schnittstellen und Bauform
- M3I USB; M5I und M7I zusätzlich RS-232, Mitutoyo und Analog
- Baykon je nach Modell RS-232, RS-485, USB, Ethernet und Feldbusse
- Mobil mit Akku, Schalttafel, Edelstahl IP67 oder Hutschiene
Plug & Test und Kalibrierung
Die Mark-10 Anzeigegeräte erkennen angeschlossene Sensoren dank Plug & Test und konfigurieren sie automatisch. Baykon Wiegeterminals bieten mit eCal eine elektronische Kalibrierung ohne Prüfgewichte. Unser Kalibrierlabor in Sarnen ist für Kraft und Drehmoment nach ISO/IEC 17025 akkreditiert (SCS 0083).
Häufige Fragen
Welches Anzeigegerät passt zu Mark-10 Sensoren?
Die Mark-10 Anzeigegeräte M3I, M5I und M7I sind für den Einsatz mit Kraft- und Drehmomentsensoren ausgelegt. Dank Plug & Test lassen sich die Sensoren schnell anschliessen und werden automatisch konfiguriert.
Worin unterscheiden sich M3I, M5I und M7I?
Der M3I misst mit 2000 Hz und ±0,2 % vom Endwert und hat eine USB-Schnittstelle. Der M5I misst mit 7000 Hz und ±0,1 %, bietet zusätzlich RS-232, Mitutoyo und Analog und speichert bis zu 1000 Werte. Der M7I misst mit 14 000 Hz, zeichnet kontinuierlich bis zu 5000 Werte auf und erkennt Bruch sowie ersten und zweiten Peak.
Wann ist der Baykon TX20 die richtige Wahl?
Wenn das Messsignal direkt an eine Steuerung gehen soll. Der TX20 wird auf die Hutschiene montiert und bietet RS-485 sowie je nach Ausführung Analog, Profinet, EtherNet/IP, EtherCAT, Ethernet TCP/IP oder Powerlink.
Beratung und Angebot
Nennen Sie uns Ihren Sensor, die gewünschte Messrate, die benötigten Schnittstellen und den Einsatzort. Unser Verkauf berät Sie gerne: verkauf@disa.ch oder +41 41 666 70 50.
