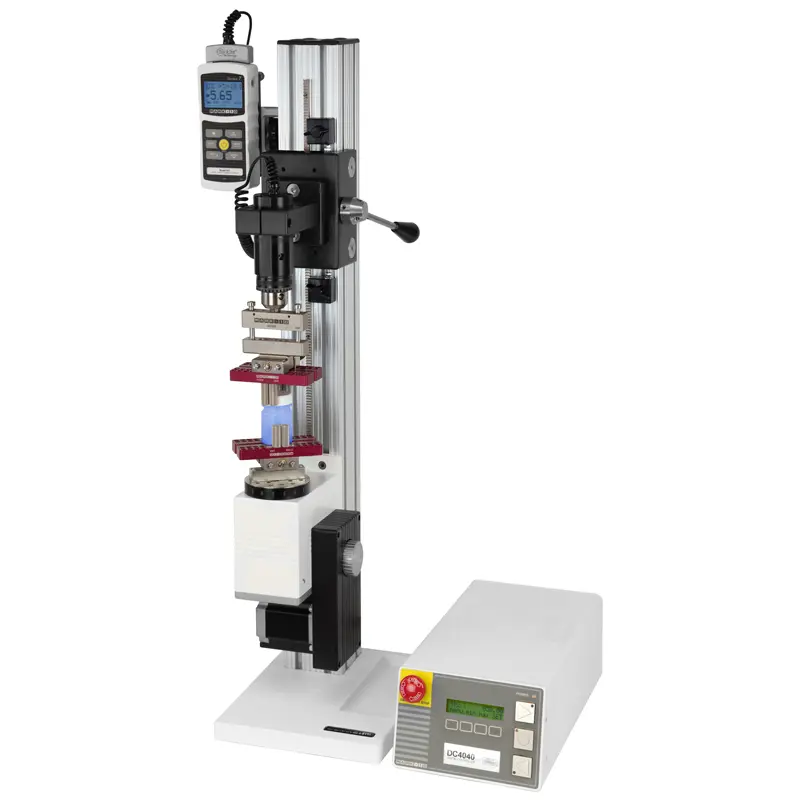

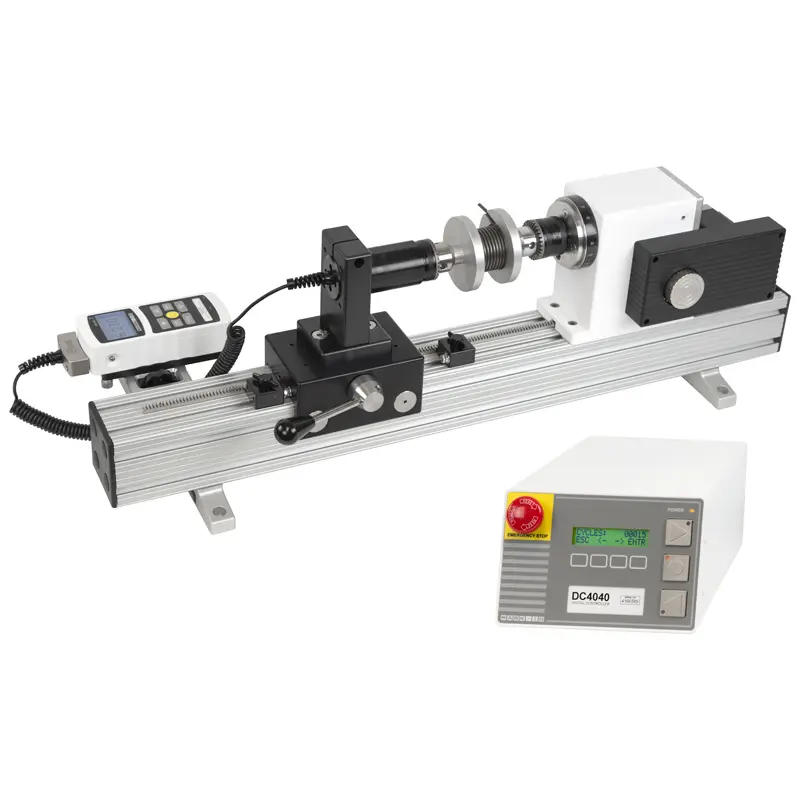

Drehmoment Prüfstand Serie TSTM-DC

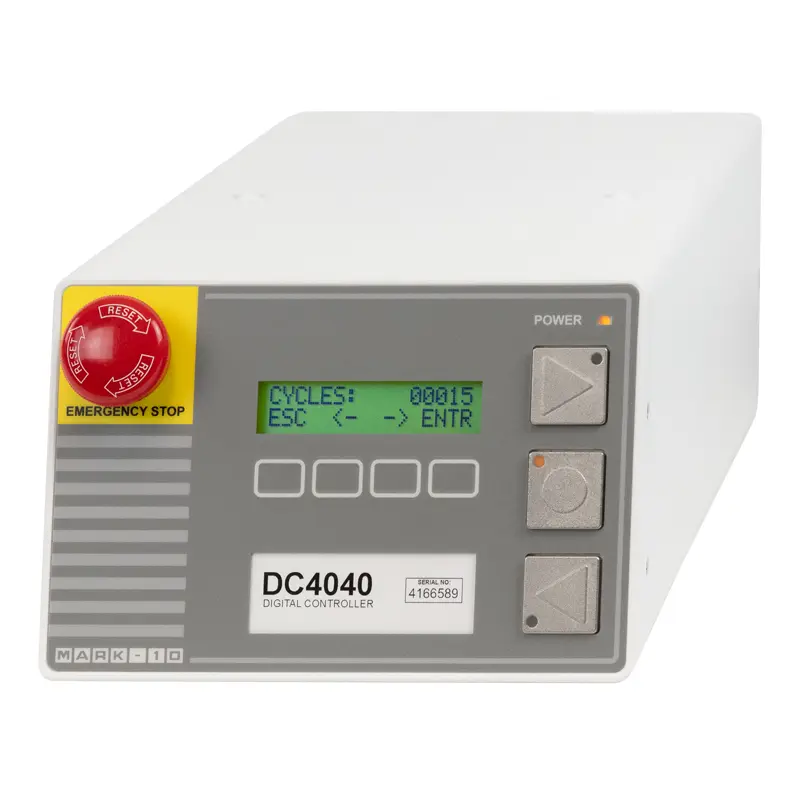

Fortschrittlicher motorisierter Drehmoment Prüfständer Die fortschrittlichen motorisierten Prüfständer der Serie TSTM-DC sind für eine Vielzahl von Anwendungen ausgelegt, darunter Drehmomentprüfungen an Verschlüssen und Befestigungselementen und vieles mehr. Es sind zwei Drehmomentkapazitäten erhältlich: 11,5 Nm und 22 Nm. Die Ständer umfassen eine Drehmoment-Grundplatte mit Gewindelöchern für die Montage von Griffen und Vorrichtungen. Das Design des Schrittmotors eliminiert Geschwindigkeitsschwankungen mit der Last. Ein hebelbetätigter Schieber mit Endanschlägen ermöglicht ein schnelles und effizientes Ein- und Auskuppeln der Proben. Dank des modularen mechanischen Aufbaus kann der Ständer für eine Vielzahl von Anwendungen konfiguriert werden. Die Steuerung verfügt über eine integrierte Winkelanzeige und -Ausgabe, programmierbare Winkelgrenzwerte, PC-Steuerung, programmierbare Zyklen, automatischen Rücklauf, Überlastschutz, Passwortschutz und vieles mehr.

Frage zu diesem Produkt?

Hersteller: Mark-10

Schnittstellen: RS-232, USB, Mitutoyo

Ihr Ansprechpartner für:

Kalibrationen, Software, Kraftmessung, Universalprüfmaschine, Manueller Prüfstand, Digitale Kraftmessgerät, Kraftsensor, Ergonomie Kraftmessgeräte, Anzeigegeräte, Greifer und Zubehör, Radlastwaagen, Drehmomentmessung, Drehmoment Prüfstand, Drehmomentmessgerät, Drehmomentsensor, Anzeigegeräte, Extensometer, Optische Extensometer, Kabel Abzugsprüfgerät, Schraubtechnik, Akkuschraubtechnik, Druckluftschrauber, Elektroschrauber, Sensor-Schraubsysteme, Schrauben Zuführgeräte, Zubehör, Schutzabdeckungen

verkauf@disa.ch

+41 41 666 70 50

Konfigurierbare Drehzahlen im und gegen den Uhrzeigersinn, RPM oder °/s Digitale Winkelanzeige
Die Drehbewegung wird in Grad oder Umdrehungen angezeigt, mit RS-232-Ausgabe der Winkeldaten
Winkelgrenzen
Anhalten an oder zyklischer Wechsel zwischen konfigurierbaren oberen und unteren Winkelgrenzen, in Grad oder Umdrehungen
Winkelskala mit 2° Auflösung
Auto-Return
Die Drehmomentaufnahme dreht sich bis zu einem Winkel- oder Drehmomentgrenzwert (erfordert eine Anzeige des Modells M7I oder M5I und das Multifunktionskabel AC1108), hält an und kehrt die Richtung mit voller Geschwindigkeit bis zum anderen Winkel- oder Drehmomentgrenzwert um
Zyklischer Betrieb
Wie Auto-Return, jedoch mit der Möglichkeit, bis zu 100’000 Zyklen zu programmieren. Die konfigurierbare Verweilzeit für den oberen und unteren Grenzwert (unabhängig eingestellt) kann bis zu 10’000 Sekunden betragen. Die Geschwindigkeiten CW und CCW können unabhängig voneinander eingestellt werden
Konfigurierbare Tastenfunktionen
Durch Betätigen der CW- und CCW-Tasten kann eine der folgenden Bewegungen erzeugt werden: (1) kurzzeitig (Halten der Taste), (2) dauerhaft (Loslassen der Taste) oder (3) automatisch (Drücken und Halten für kurzzeitige Bewegung oder schnelles Drücken und Loslassen für dauerhafte Bewegung)
Überlastschutz

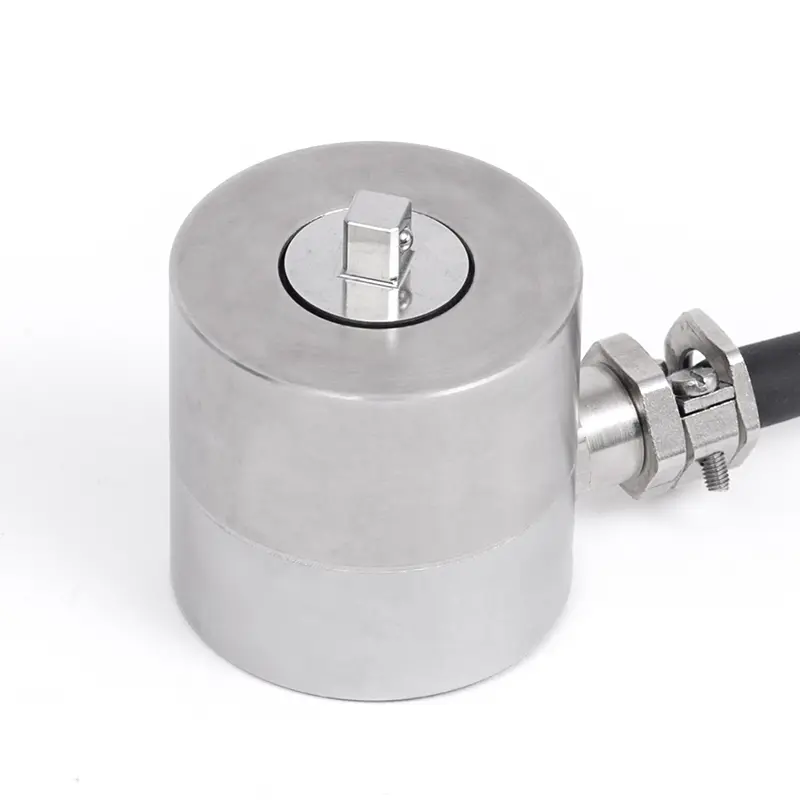

Schützt den Drehmomentsensor vor Überlastung (erfordert eine Anzeige des Modells M7I oder M5I und das Multifunktionskabel AC1108)

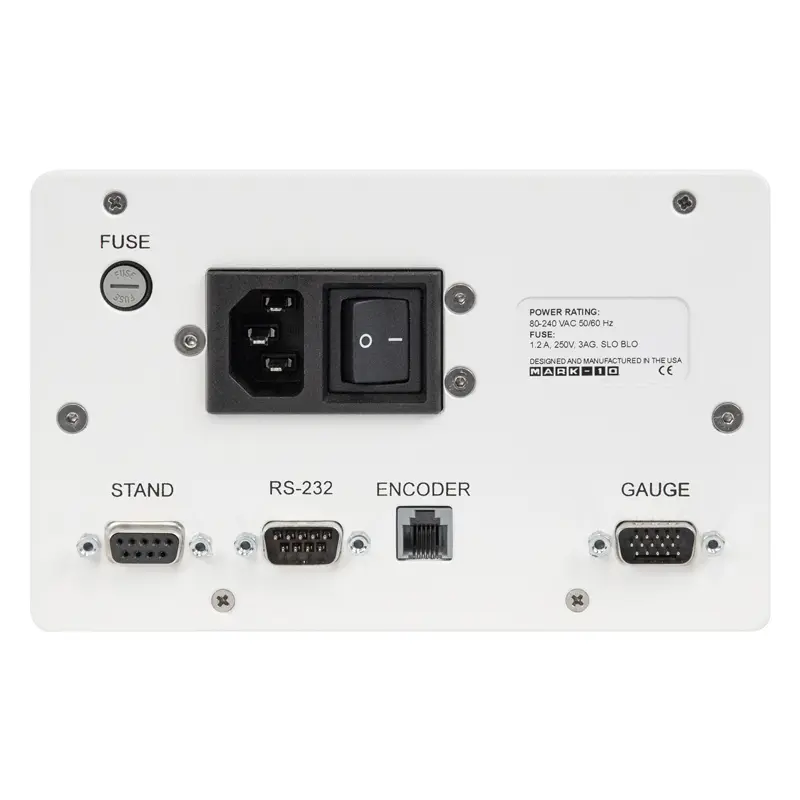

PC-Steuerung
Steuern Sie den Prüfstand mit Ihrer eigenen Anwendung unter Verwendung einer mitgelieferten Bibliothek von seriellen Befehlen zur Bewegungssteuerung und Datenerfassung.
Beachten Sie die folgenden Zusatzanforderungen:
– Anzeigegerät Modell M7I oder M5I

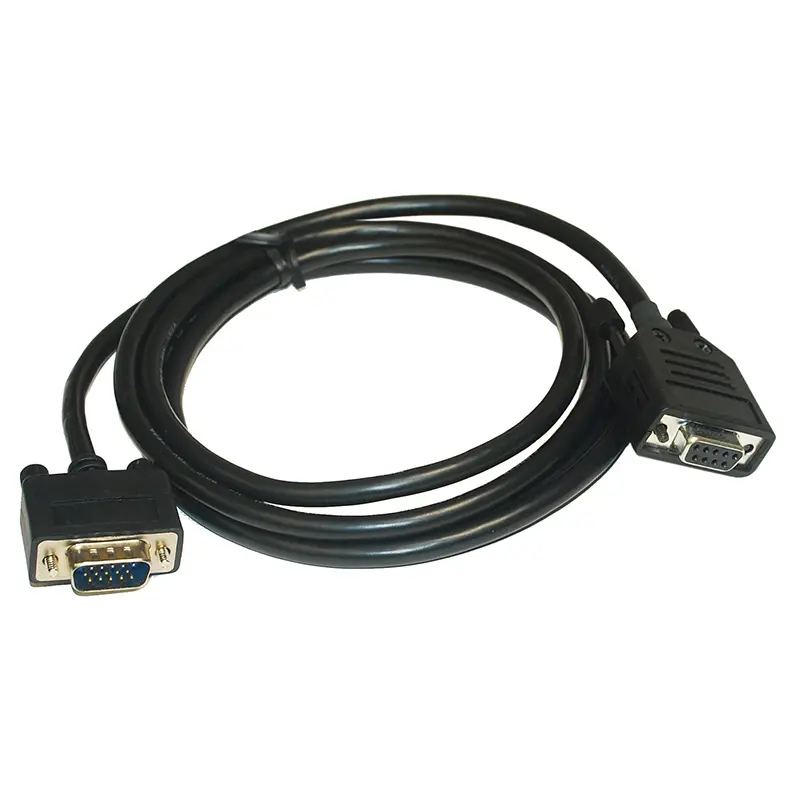

– AC1108-Multifunktionskabel

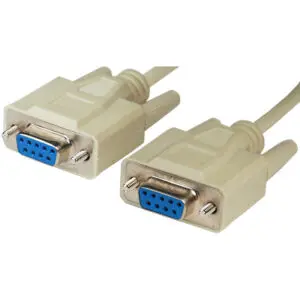

– Serielles Kabel AC1104
Passwortschutz
Verhindert unbefugte Änderungen der Einstellungen.
