Ein Elektroschrauber zieht Schrauben mit gleichbleibendem Drehmoment an und schaltet ab, sobald der eingestellte Wert erreicht ist. Je nach Serie geschieht das über eine mechanische Kupplung oder über eine Steuerung, die Drehmoment und Drehwinkel überwacht.
DISA AG Sarnen liefert Elektroschrauber von FIAM, Hios und Delvo von 0,02 bis 16 Nm. Dieser Ratgeber fasst die Serien kurz zusammen und zeigt, nach welchen Kriterien Sie wählen. Alle Geräte finden Sie in der Kategorie Elektroschrauber.
Die Serien im Überblick

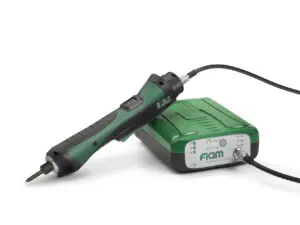

FIAM eTensil E8C
Elektroschrauber mit mechanischer Kupplung und automatischer Abschaltung.
FIAM · 0,3 bis 4,5 Nm

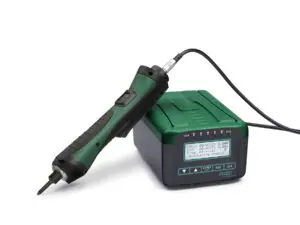

FIAM eTensil E8CC
Drehmoment- und Drehwinkelsteuerung über die Stromaufnahme.
FIAM · 0,3 bis 16 Nm

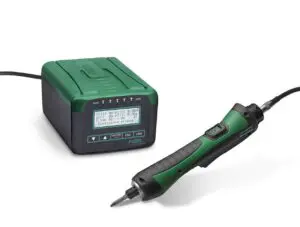

FIAM eTensil E8CA
Drehmoment- und Drehwinkelsteuerung durch integrierten Messwertaufnehmer.
FIAM · 0,3 bis 6,5 Nm

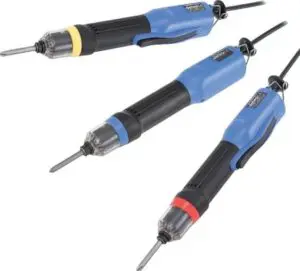

Delvo DLV
Bürstenloser Schrauber zum Direktanschluss an 230 V AC.
Delvo · 0,02 bis 4,5 Nm

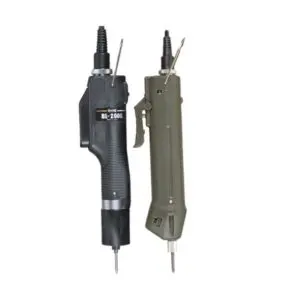

Hios BL (ESD)
Bürstenloser Schrauber mit integrierter Drehmomentabschaltung, auch als ESD-Ausführung.
Hios · 0,02 bis 3,5 Nm

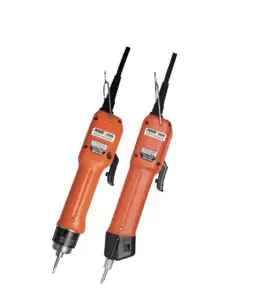

Hios BLG
Bürstenloser Schrauber mit antistatischem Gehäuse für Präzisionsmontage.
Hios · 0,1 bis 1,2 Nm

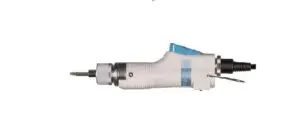

Hios CL
Für Präzisionsschrauben, mit stufenloser Drehmomenteinstellung.
Hios · 0,02 bis 2,5 Nm

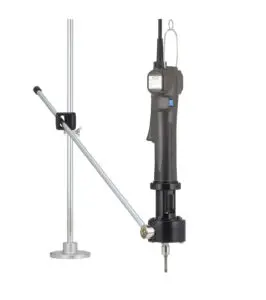

Hios VBH
230-V-Schrauber mit mechanischer Abschaltkupplung, nur mit Reaktionsarm.
Hios · 3 bis 10 Nm
Alle Serien im Vergleich
| Serie | Hersteller | Abschaltung und Steuerung | Drehmoment | Bauformen | Stromversorgung und Steuerung |
|---|---|---|---|---|---|
| FIAM eTensil E8C | FIAM | Mechanische Kupplung mit automatischer Abschaltung | 0,3 bis 4,5 Nm | Gerade (auch mit externer Kupplungseinstellung), Pistole, UpGrip, 30° und 90° Winkelkopf | Speiseeinheit TPU-1 oder TPU-2, Überwachung mit TPU-M1 |
| FIAM eTensil E8CC | FIAM | Drehmoment- und Drehwinkelsteuerung über die Stromaufnahme | 0,3 bis 16 Nm | Gerade, Pistole, UpGrip, 30° und 90° Winkelkopf | Steuerung TPU-C1 oder TPU-C3 |
| FIAM eTensil E8CA | FIAM | Drehmoment- und Drehwinkelsteuerung durch integrierten Messwertaufnehmer | 0,3 bis 6,5 Nm | Gerade | Steuerung TPU-A3 |
| Delvo DLV | Delvo | Abschaltkupplung | 0,02 bis 4,5 Nm | – | Direktanschluss 230 V AC |
| Hios BL (ESD) | Hios | Drehmomentabschaltung im Schrauber integriert | 0,02 bis 3,5 Nm | – | Netzgerät NS25/2 BL, T-45BL oder T-75BL (30 V DC) |
| Hios BLG | Hios | – | 0,1 bis 1,2 Nm | Gerade | Netzgerät T-70, T-45 oder NS25/2 BL |
| Hios CL | Hios | – | 0,02 bis 2,5 Nm | – | Netzgerät CLT-500, CLT-45, CLT-60 oder NS25 CL |
| Hios VBH | Hios | Mechanische Abschaltkupplung | 3 bis 10 Nm | – | 230 V, kein zusätzliches Netzteil |
Alle Werte stammen aus den Produktseiten auf disa.ch, dem eTensil Katalog von FIAM und den Datenblättern der Hios Serien. Das Drehmoment gilt für die ganze Serie, die einzelnen Modelle decken Teilbereiche ab. – bedeutet: nicht angegeben.
Vier Kriterien für die Auswahl
1. Abschaltung und Steuerung
- Mechanische Kupplung mit Abschaltung: FIAM E8C, Delvo DLV und Hios VBH
- Im Schrauber integrierte Drehmomentabschaltung: Hios BL
- Drehmoment und Drehwinkel über die Stromaufnahme gesteuert: FIAM E8CC
- Integrierter Messwertaufnehmer für Drehmoment und Drehwinkel: FIAM E8CA
2. Drehmoment
- Ab 0,02 Nm für sehr kleine Schrauben: Hios BL und CL, Delvo DLV
- Bis 4,5 Nm: FIAM E8C und Delvo DLV
- Bis 6,5 Nm: FIAM E8CA
- Bis 16 Nm: FIAM E8CC
- 3 bis 10 Nm, nur mit Reaktionsarm: Hios VBH
3. Bauform
- Gerade, Pistole mit Luftzufuhr von oben oder unten, UpGrip, 30° und 90° Winkelkopf: FIAM E8C und E8CC
- Gerade mit externer Einstellung der Kupplung: FIAM E8C (Ausführung ARE)
- Gerade: FIAM E8CA und Hios BLG
- Startauslösung je nach Modell mit Hebel, Drucktaster oder programmierbar: FIAM
4. Stromversorgung und Umgebung
- Mit Speise- oder Steuereinheit TPU: alle FIAM Serien
- Direkt an 230 V: Delvo DLV und Hios VBH
- Mit eigenem Netzgerät: Hios BL (30 V DC), BLG und CL
- ESD-Ausführung: Hios BL und CL, antistatisches Gehäuse bei Hios BLG
- Vakuum- bzw. Reinraumversion: Hios BL, BLG und CL
- Maschinenfähigkeitsnachweis nach ISO 5393 und VDI/VDE 2647: Hios CL
Steuerungen und verwandte Ratgeber

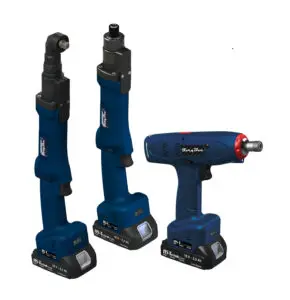

Für die FIAM Serien wählen Sie die passende Einheit: TPU-1 oder TPU-2 für den E8C (Überwachung mit TPU-M1), TPU-C1 oder TPU-C3 für den E8CC und TPU-A3 für den E8CA. Schrauber ohne Kabel finden Sie im Ratgeber Akkuschrauber, Systeme mit Drehmomentsensor im Ratgeber Sensor-Schraubsystem und die automatische Zuführung der Schrauben im Ratgeber Schraubenzuführung.
Prüfen und Kalibrieren in Sarnen
Unser Kalibrierlabor in Sarnen ist für Kraft und Drehmoment nach ISO/IEC 17025 akkreditiert (SCS 0083). Für die Kontrolle Ihrer Schrauber im Betrieb finden Sie passende Messtechnik im Ratgeber Drehmomentsensor.
Häufige Fragen
Kupplung, Stromaufnahme oder Messwertaufnehmer: was ist der Unterschied?
Beim FIAM E8C, beim Delvo DLV und beim Hios VBH schaltet eine mechanische Kupplung ab, sobald das eingestellte Drehmoment erreicht ist. Der FIAM E8CC steuert Drehmoment und Drehwinkel über die Stromaufnahme des Motors. Der FIAM E8CA misst Drehmoment und Drehwinkel mit einem integrierten Messwertaufnehmer.
Welche Elektroschrauber eignen sich für sehr kleine Schrauben?
Die Hios Serien BL und CL sowie der Delvo DLV beginnen bei 0,02 Nm. Für Elektronik und Präzisionsmontage gibt es die Hios BL und CL auch als ESD-Ausführung, die Hios BLG hat ein antistatisches Gehäuse.
Was brauche ich zusätzlich zum Schrauber?
Die FIAM eTensil Schrauber arbeiten mit einer Speise- bzw. Steuereinheit der TPU-Reihe. Delvo DLV und Hios VBH werden direkt an 230 V angeschlossen, die Hios Serien BL, BLG und CL brauchen ein passendes Netzgerät, zum Beispiel NS25 oder T-45. Der Hios VBH darf nur mit Reaktionsarm betrieben werden.
Beratung und Angebot
Nennen Sie uns Drehmoment, Schraubengrösse, gewünschte Bauform und ob Sie die Ergebnisse überwachen müssen. Unser Verkauf berät Sie gerne: verkauf@disa.ch oder +41 41 666 70 50.
